Πώς να σχεδιάσετε δομές με κεραμική επένδυση για αγωγούς έγχυσης άνθρακα PCI υψικαμίνων;

Τα συστήματα έγχυσης άνθρακα κονιοποιημένου άνθρακα (PCI) απαιτούν συνεπή, απρόσκοπτη μεταφορά υλικού για κανονικές ροές εργασιών τήξης. Μέσα στον αγωγό, τα λεπτά σωματίδια άνθρακα ταξιδεύουν με υψηλές ταχύτητες ροής και συνεχίζουν να χτυπούν τον εσωτερικό τοίχο για πολλές ώρες λειτουργίας. Παρόλο που ο κονιοποιημένος άνθρακας είναι μαλακός σε σύγκριση με το σκληρό ορυκτό μετάλλευμα, η παρατεταμένη πνευματική μεταφορά θα φθείρει σταδιακά τα εξαρτήματα του σωλήνα. Οι σωλήνες κάμπτονται εκεί όπου οι μετατοπίσεις της κατεύθυνσης ροής υφίστανται τη μεγαλύτερη ζημιά.

Οι χειριστές φυτών αντιμετωπίζουν συχνά αυτούς τους πρακτικούς πονοκεφάλους:

· Σοβαρή διάβρωση υλικού στα τμήματα του αγκώνα

· Προοδευτική αραίωση τοιχώματος σε τοπικά τμήματα σωλήνων

· Απροσδόκητη διαρροή αγωγού που οδηγεί σε απρογραμμάτιστο χρόνο διακοπής λειτουργίας

· Συχνή αντικατάσταση εξαρτημάτων για πολύ φθαρμένα τμήματα σωλήνων

Για την αντιμετώπιση αυτών των σημείων πόνου, η ανθεκτική στη φθορά κεραμική επένδυση έχει γίνει μια κύρια προστατευτική επιλογή για ζώνες υψηλής φθοράς εντός των αγωγών PCI. Ωστόσο, η απλή τοποθέτηση κεραμικών πλακιδίων στο εσωτερικό των σωλήνων δεν θα προσφέρει την αναμενόμενη διάρκεια ζωής. Οι μηχανικοί πρέπει να προσαρμόσουν τις διατάξεις επένδυσης με βάση τα πραγματικά μοτίβα φθοράς σε όλο το κύκλωμα μεταφοράς.

Τι φθείρονται οι ενεργοποιητές στους αγωγούς PCI υψικαμίνων;

Η βλάβη του σωλήνα σπάνια προέρχεται από την ίδια τη ροή του αέρα. Η πραγματική κινητήρια δύναμη βρίσκεται στα στερεά σωματίδια άνθρακα που μεταφέρονται μέσα στο ρεύμα αέρα. Ενώ τρέχετε με υψηλούς ρυθμούς μεταφοράς:

· Στερεά σωματίδια χτυπούν επανειλημμένα στις εσωτερικές επιφάνειες του σωλήνα

· Οι λεπτόκοκκοι άνθρακα δημιουργούν επίμονη ολισθαίνουσα τριβή.

· Η ανακατεύθυνση ροής δημιουργεί συγκεντρωμένα σημεία διάβρωσης.

Ο βαθμός φθοράς ελέγχεται από πολλαπλές μεταβλητές πεδίου: μέγεθος σωματιδίων άνθρακα, πραγματική ταχύτητα μεταφοράς, πίεση λειτουργίας του συστήματος, σταθερότητα ροής και γεωμετρική διάταξη σωλήνα. Δεδομένου ότι οι συνθήκες εργασίας διαφέρουν από το ένα τμήμα σωλήνα στο άλλο, μια λύση επένδυσης που ταιριάζει σε όλους δεν μπορεί να λειτουργήσει καλά σε ολόκληρο το δίκτυο PCI.

Ζώνες υψηλής φθοράς που αξίζει να σημειωθούν στους αγωγούς έγχυσης άνθρακα

Η φθορά δεν εξαπλώνεται ομοιόμορφα σε όλο το μήκος του σωλήνα. επικεντρώνεται σε πολλές τυπικές θέσεις.

1. Σωλήνες αγκώνες και κάμψεις

Οι μονάδες αγκώνων ξεχωρίζουν ως η πιο συχνή θέση αποτυχίας. Όταν ο κονιοποιημένος άνθρακας αλλάζει κατεύθυνση, τα σωματίδια συνεχίζουν να κινούνται προς τα εμπρός υπό αδράνεια και προσκρούουν στο εξωτερικό τόξο των στροφών. Αυτή η συγκεντρωμένη πρόσκρουση κάνει τους αγκώνες να υποβαθμίζονται πολύ πιο γρήγορα από τις ευθείες διαδρομές σωλήνων.

2. Μειωτήρες και αρμοί μετάβασης διαμέτρου

Η ξαφνική αλλαγή μεγέθους σωλήνα διαταράσσει τη ροή του αέρα και αναδιατάσσει την κατανομή των σωματιδίων. Η τυρβώδης ροή διαμορφώνεται εδώ και φέρνει ανομοιόμορφο καθαρισμό υλικού. Χωρίς την κατάλληλη προστασία από τη φθορά, οι μειωτήρες μετατρέπονται σε αδύναμους κρίκους που χρειάζονται τακτική επιθεώρηση και συντήρηση.

3. Εισαγωγές τροφοδοσίας και τμήματα σωλήνων υψηλής ταχύτητας

Σε σημεία τροφοδοσίας και τμήματα με αυξημένη ταχύτητα ροής, η συχνότητα σύγκρουσης σωματιδίων αυξάνεται απότομα. Αυτές οι θέσεις θα πρέπει να τύχουν ιδιαίτερης προσοχής κατά τον σχεδιασμό προστασίας από τη φθορά.

Πρακτική σχεδίαση δομής με επένδυση κεραμικής για διαφορετικά τμήματα σωλήνων

Οι αγοραστές εργοστασίων και οι μηχανικοί έργων θα πρέπει να ταιριάζουν με τις τοπικές συνθήκες εργασίας αντί να εφαρμόζουν παντού πανομοιότυπες επενδύσεις.

Ευθύγραμμα τμήματα σωλήνων

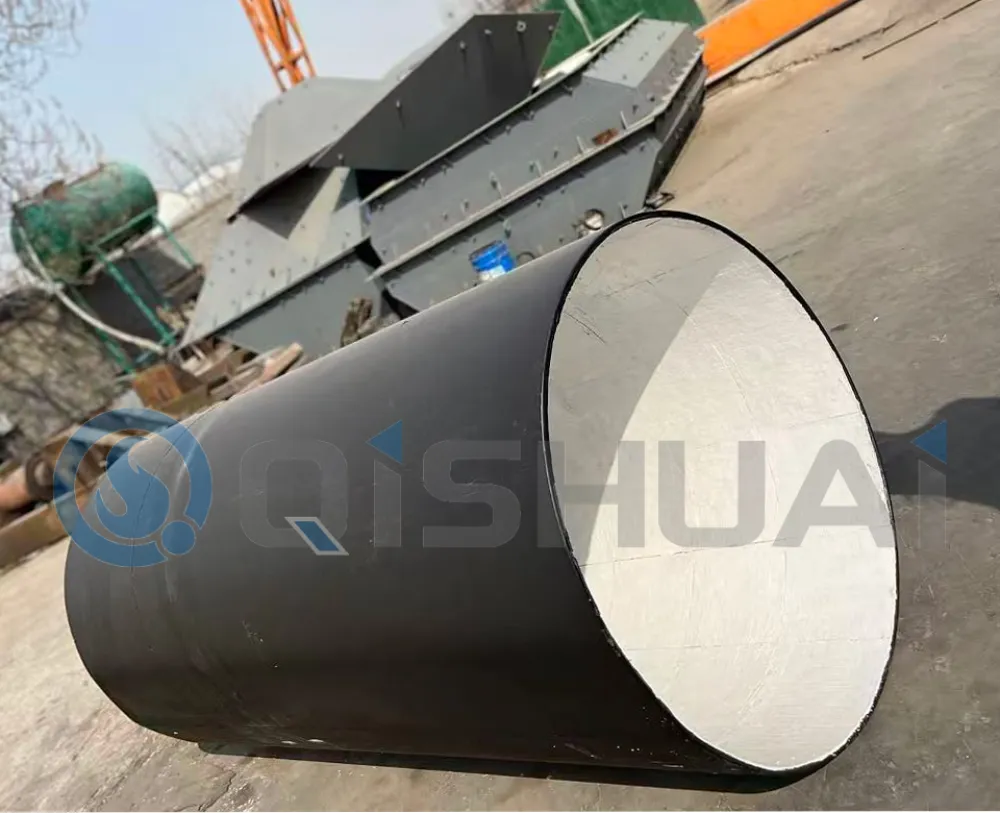

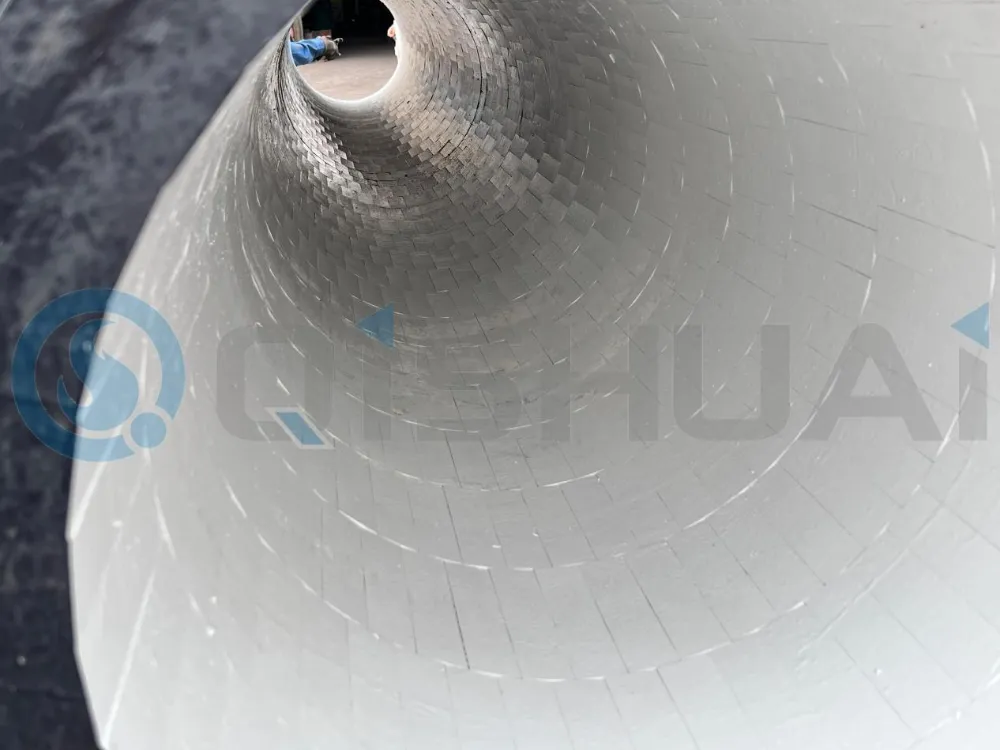

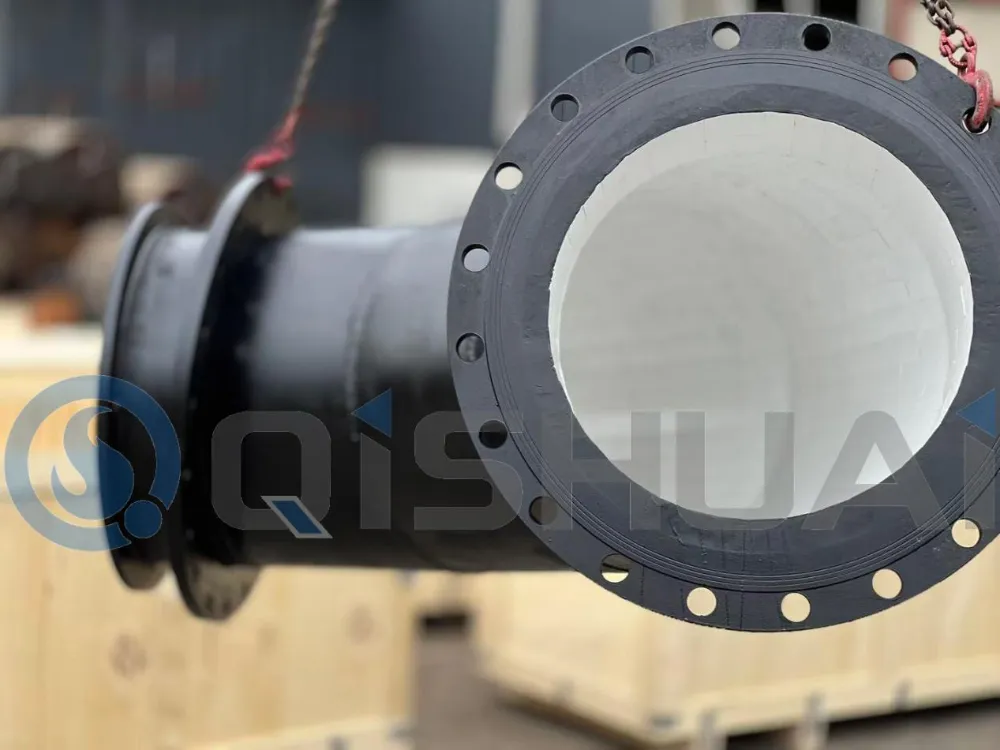

Τα ευθύγραμμα τμήματα αγωγών υφίστανται κυρίως ομοιόμορφη τριβή ολίσθησης. Τα ενσωματωμένα κεραμικά χιτώνια αλουμίνας ή οι προκατασκευασμένες εργασίες σωλήνων με κεραμική επένδυση είναι εξαιρετικά για αυτά τα τμήματα. Αυτή η διάταξη παρέχει μια συνεχή εσωτερική επιφάνεια ανθεκτική στη φθορά, διατηρεί την ομαλή ροή υλικού και επιβραδύνει την τριβή του τοίχου για μακροχρόνια μεταφορά σκόνης. Η Shandong Qishuai Wear Resistant Equipment Co., Ltd. παρέχει πλήρη σετ σύνθετων σειρών σωλήνων που καλύπτουν ευθείες διαδρομές, στροφές και μεταβατικά τεμάχια για μετασκευές συστημάτων PCI και έργα νέας κατασκευής.

Τμήματα αγκώνων και κάμψεων

Οι αγκώνες αντέχουν τη συνδυασμένη κρούση και τα φορτία τριβής ισχυρότερα από τους ευθύγραμμους σωλήνες, επομένως η ενίσχυση είναι απαραίτητη. Οι αποδεδειγμένες επιλογές στο χώρο περιλαμβάνουν κεραμικά μανίκια σπαστού τύπου, προκατασκευασμένους αγκώνες με κεραμική επένδυση και τοπικά πυκνωμένες κεραμικές ζώνες φθοράς. Για χώρους λειτουργίας με εξαιρετικά βαριά πρόσκρουση σωματιδίων, μπορούν να επιλεγούν προϊόντα από τη σειρά σύνθετων υλικών από καουτσούκ κεραμικά ώστε να απορροφούν τους κραδασμούς και να μειώνουν τον κίνδυνο θρυμματισμού κεραμικού. Το χαρτοφυλάκιο προϊόντων μας περιλαμβάνει επίσης τη σειρά συγκόλλησης επικάλυψης καρβιδίου χρωμίου για εναλλακτικές λύσεις προστασίας από τη φθορά σε ειδικά σενάρια εργασίας, ενώ η σειρά κεραμικών καρβιδίου του πυριτίου μπορεί να θεωρηθεί ως εναλλακτική επιλογή υλικού για ακραίες συνδυασμένες υπηρεσίες διάβρωσης και τριβής.

Τμήματα αναγωγής και μετάβασης

Εκτός από την αντίσταση στη φθορά, οι μειωτήρες πρέπει να διατηρούν σταθερή μετάβαση υλικού. Όταν σχεδιάζετε κεραμική επένδυση για αυτά τα μέρη, διατηρήστε απαλές τις μεταβάσεις του εσωτερικού περιγράμματος, αποφύγετε την απότομη μετάλλαξη της διαδρομής ροής και μειώστε τις τυρβώδεις δίνες. Τα συναρμολογημένα τμηματικά κεραμικά εξαρτήματα ταιριάζουν στη σύνθετη γεωμετρία μειωτήρα καλύτερα από τις μονολιθικές επενδύσεις στις περισσότερες περιπτώσεις.

Πώς να επιλέξετε την κατάλληλη κεραμική ποιότητα για την υπηρεσία αγωγών PCI

Η επιλογή υλικού εξαρτάται από την επιτόπια ένταση φθοράς και τους αναμενόμενους κύκλους λειτουργίας.

Κεραμική επένδυση αλουμίνας 92%.είναι κατάλληλο για μεταφορά κονιοποιημένου άνθρακα γενικού επιπέδου με μέτρια τριβή. Εξισορροπεί την αξιοπρεπή αντοχή στη φθορά και τον προϋπολογισμό του έργου για κοινές συνθήκες εργασίας PCI.

Κεραμική επένδυση αλουμίνας 95%.είναι κατάλληλο για συνεχή μακροχρόνια παραγωγή με υψηλότερες απαιτήσεις φθοράς. Διαθέτει υψηλότερη πυκνότητα υλικού, καλύτερη απόδοση κατά της τριβής και εκτεταμένους κύκλους σέρβις, που υιοθετούνται ευρέως σε πολλά έργα έγχυσης άνθρακα σε υψικαμίνους μεγάλης χωρητικότητας.

Σύνθετη δομή από καουτσούκ-κεραμικό Συνιστάται για περιπτώσεις με βαριά πρόσκρουση σωματιδίων, υψηλή ταχύτητα ροής και φορτία μηχανικού κραδασμού. Το πίσω ελαστικό στρώμα διαλύει τη δύναμη κρούσης και μειώνει τον κίνδυνο θραυσμάτων κεραμικού.

Βελτιστοποιήσεις βοηθητικών αγωγών για αργή υποβάθμιση εξαρτημάτων

Η κεραμική επένδυση χρησιμεύει ως ένα βασικό μέτρο και όχι ως ολόκληρη η λύση. Η συνολική διάταξη του σωλήνα επηρεάζει επίσης την πραγματική διάρκεια ζωής.

Διαχειριστείτε εύλογα την ταχύτητα μεταφοράς. Η υψηλότερη ταχύτητα ροής ενισχύει την ενέργεια κρούσης σωματιδίων. Ο συντονισμός του συστήματος θα πρέπει να εγγυάται σταθερή παροχή άνθρακα χωρίς να επιδιώκεται άσκοπα υψηλή ταχύτητα.

Υιοθετήστε μια διάταξη αγκώνα μεγάλης ακτίνας. Μια μεγάλη ακτίνα κάμψης διευκολύνει την απότομη πρόσκρουση των σωματιδίων, καταστέλλει τις αναταράξεις και μετριάζει το συγκεντρωμένο τοπικό καθαρισμό.

Ελαχιστοποιήστε την περιττή διαταραχή ροής. Προσπαθήστε να αποφύγετε την απότομη αλλαγή διαμέτρου, τις απότομες στροφές μικρής ακτίνας και τις κακώς ευθυγραμμισμένες αρθρώσεις σωλήνων, έτσι ώστε το φορτίο φθοράς να κατανέμεται πιο ομοιόμορφα.

Τυποποιήστε τις διαδικασίες επιτόπιας εγκατάστασης. Ακόμη και τα κορυφαία κεραμικά εξαρτήματα θα αποτύχουν πρόωρα με κακή ποιότητα τοποθέτησης. Η επεξεργασία της επιφάνειας του υποστρώματος από χάλυβα, η εφαρμογή κόλλας, η ευθυγράμμιση κεραμικών πλακιδίων και ο έλεγχος του κενού αρμού έχουν μεγάλη σημασία. Μια λεία εσωτερική επιφάνεια βοηθά στην αποφυγή της δευτερεύουσας τριβής που προκαλείται από επιπλέον αναταράξεις.

Η κεραμική επένδυση θα σταματήσει εντελώς τη φθορά του αγωγού PCI;

Η κεραμική επένδυση επιβραδύνει σημαντικά την υποβάθμιση του σωλήνα, ωστόσο δεν μπορεί να εξαλείψει εντελώς τη φθορά. Η απόδοση της υπηρεσίας στον πραγματικό κόσμο εξαρτάται από τα χαρακτηριστικά του υλικού άνθρακα, τις πραγματικές παραμέτρους μεταφοράς, τη διάταξη του αγωγού και την ποιότητα εκτέλεσης της εγκατάστασης πεδίου. Η βασική αξία της κεραμικής επένδυσης έγκειται στην παράταση των διαστημάτων συντήρησης και στη μείωση της συχνότητας αντικατάστασης εξαρτημάτων για κυκλώματα PCI υψικαμίνου.

Τελικές Σκέψεις

Ο ορθολογικός σχεδιασμός δομής με κεραμική επένδυση για αγωγούς έγχυσης άνθρακα υψικαμίνων ξεκινά με τον εντοπισμό του πού και πώς συμβαίνει η φθορά. Τα ίσια τμήματα σωλήνων βασίζονται σε συνεχή κεραμικά χιτώνια αλουμίνας. Οι αγκώνες απαιτούν ενισχυμένη προστασία κατά των κρούσεων. Οι μειωτήρες μετάβασης χρειάζονται δομές επένδυσης που να διατηρούν σταθερή μετάβαση υλικού.

Οι μηχανικοί προμηθειών μπορούν να αξιολογήσουν κεραμικές λύσεις με βάση την αλουμίνα μαζί με εναλλακτικές επιλογές, συμπεριλαμβανομένης της σειράς συγκόλλησης επικάλυψης καρβιδίου του χρωμίου, της σειράς σύνθετων κεραμικών από καουτσούκ και της σειράς σύνθετων σωλήνων σύμφωνα με τις παραμέτρους της τοποθεσίας. Η σύζευξη του κατάλληλου υλικού επένδυσης με τη βελτιστοποιημένη διάταξη σωλήνωσης επιτρέπει στις εγκαταστάσεις PCI να επιτυγχάνουν μεγαλύτερη διάρκεια ζωής εξαρτημάτων, λιγότερες διακοπές παραγωγής και σταθερότερη λειτουργία υψικάμινου.

Αντί απλώς να προσδιορίζετε πιο χοντρά κεραμικά πλακίδια, είναι πιο λογικό να προσαρμόζετε τα σχέδια επένδυσης με βάση πραγματικές συνθήκες εργασίας μεταφοράς άνθρακα. Εάν προμηθεύεστε εξαρτήματα σωλήνων ανθεκτικά στη φθορά για εκσυγχρονισμό PCI υψικαμίνου ή νέα κατασκευαστικά έργα, μη διστάσετε να στείλετε ένα email στην ομάδα μας στη Shandong Qishuai Wear-Resistant Equipment Co., Ltd. Μοιραστείτε τις διαστάσεις του αγωγού, τις παραμέτρους ποιότητας άνθρακα και τις συνθήκες λειτουργίας και θα επεξεργαστούμε στοχευμένες προτάσεις προϊόντων για το έργο σας.
